Bildverarbeitungssysteme
Bildverarbeitungssystem zur Produktqualitätskontrolle
Team von Type Of Code
Ein Bildanalysegerät mit neuronalem Netz zur Überprüfung von Prüfpunkten an Produkten — von Etiketten und Typenschildern bis zur Anwesenheit von Bauteilen. Das System archiviert Messungen automatisch und ermöglicht die Suche in der Historie nach Seriennummer.
Unternehmensbeschreibung
Das Unternehmen verfügt über einen umfangreichen Park an Drehmaschinen, Fräsmaschinen und anderen Maschinen und Anlagen. Die Produktion umfasst die Verarbeitung von Stahl und anderen Metallen sowie die Montage zu Halbfertig- und Endprodukten. Das Unternehmen vertreibt über 30.000 verschiedene Artikel.
Problem
- Fertigprodukte und Halbfertigwaren bestehen aus vielen verschiedenen Bauteilen — Bolzen, Schrauben, Muttern, Kabel, Schütze, Etiketten, Plomben, Federn und andere
- Sehr hoher Zeitaufwand für die Prüfung wesentlicher Kontrollpunkte, z. B. Vorhandensein und korrektes Anziehen aller Muttern
- Überprüfung der gleichmäßigen Beschichtung und Abwesenheit von Kratzern auf Oberflächen
- Keine Garantie- und Nachgarantiedokumentation
- Kein Archiv der hergestellten Teile mit einfacher Suche nach Seriennummer
- Keine Dokumentation der Produktkompletierung in Kartons und der Verpackungsweise vor dem Versand an den Endkunden
Vorgeschlagene Lösung

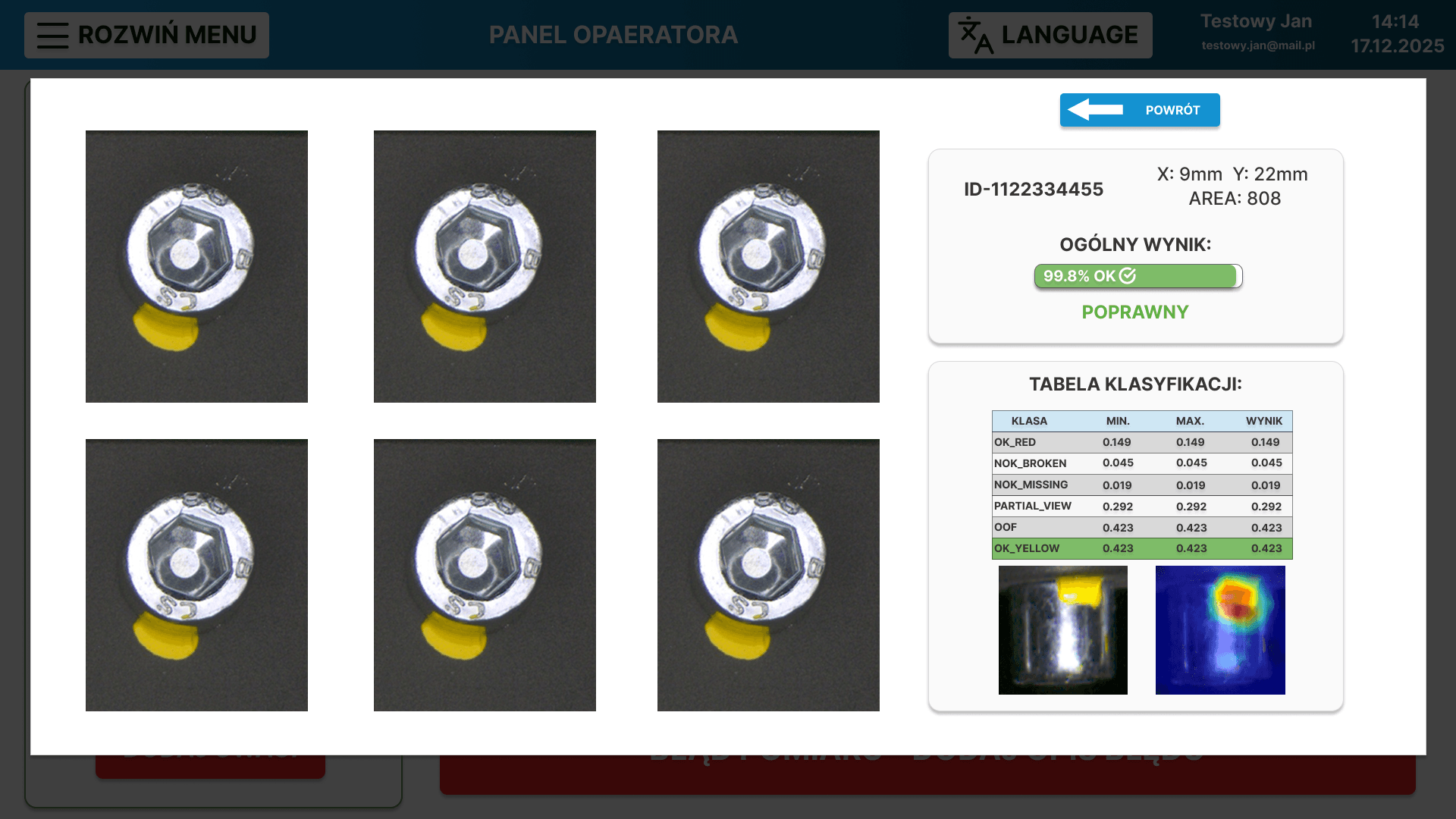

- Ein Bildanalysegerät mit neuronalem Netzwerk zur Mustererkennung
- Anmeldung für Bediener integriert mit MS Active Directory oder MS Entra
- Automatische Umschaltung auf den ausgewählten Produkttyp basierend auf dem vom Bediener gescannten Barcode aus dem Werksjournal
- Automatische Einfahrt des Produkts in die Dunkelkammer und Durchführung der Messung

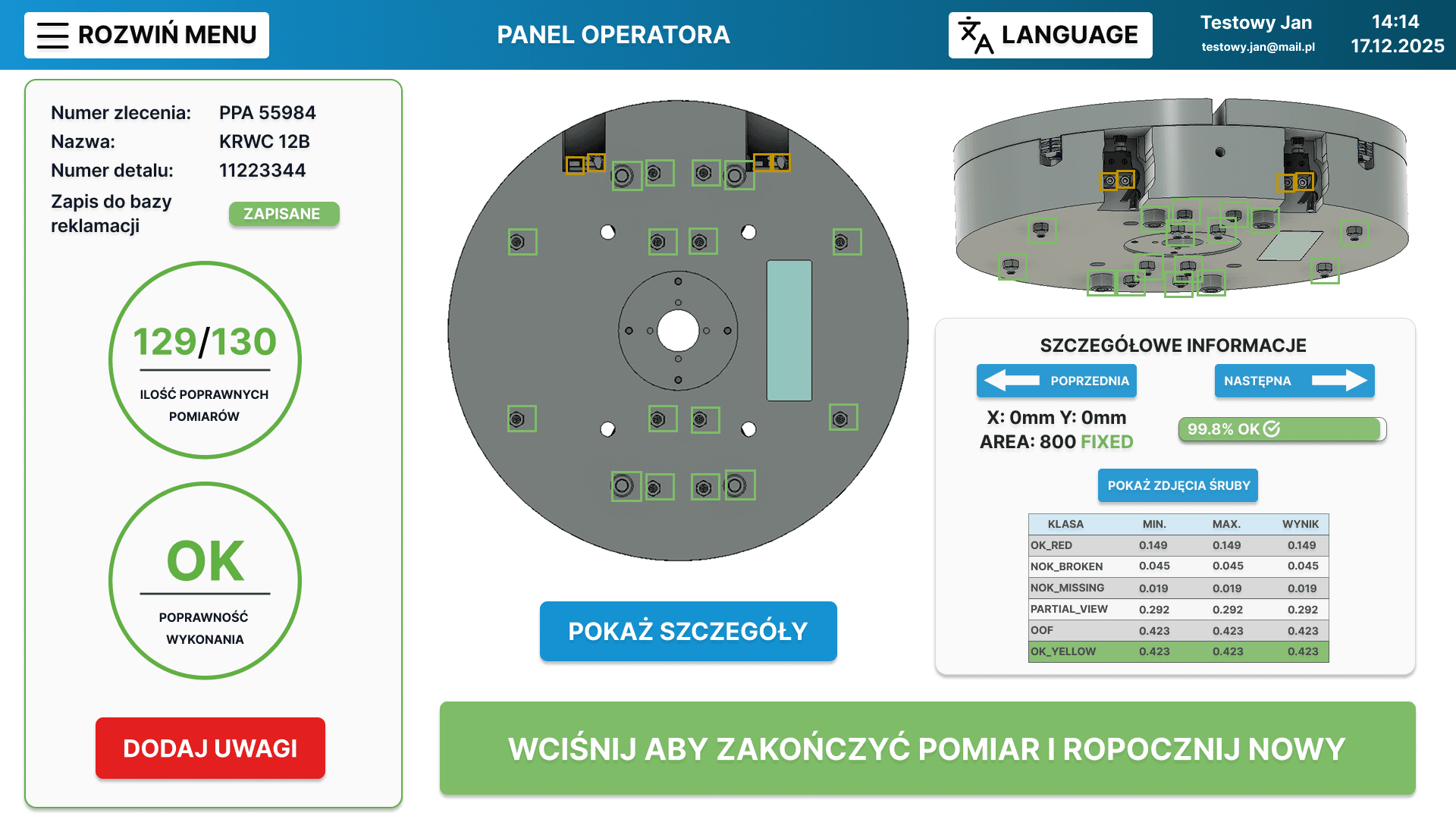

- Überprüfung aller Kontrollpunkte:
- Platzierung von Etiketten und Typenschildern sowie Überprüfung der Korrektheit von Druck und Zeichenprägung
- Gleichmäßigkeit und Farbe der Oberfläche
- Vorhandensein von Bolzen, Federn, Bohrungen, Schrauben, Muttern, Mikroschaltern und vielen weiteren Bauteilen
- Messarchiv mit Suchfunktion
Systemkomponenten
- Physisches Gerät — eine speziell entwickelte Konstruktion zur automatisierten Messung
- Industrieautomatisierung und Steuerungssoftware
- Bildanalysesoftware — entwickelt auf Basis von Open-Source-Bibliotheken
- Webanwendung — alle erforderlichen Prozesse und Funktionen werden über den Browser abgewickelt, ohne Installation und Lizenzen auf den benötigten Geräten zugänglich
